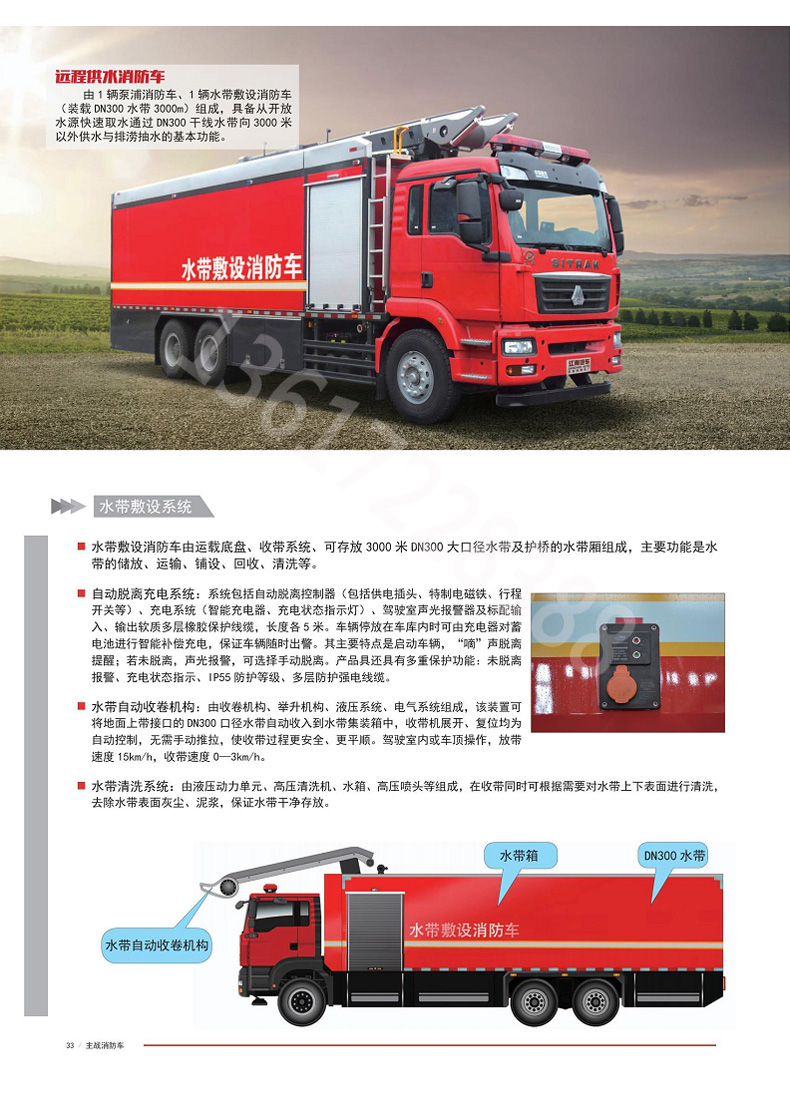

★由1辆泵浦消防车、1辆水带敷设消防车（装载DN300水带3000m)组成，具备从开放水源快速取水通过DN300干线水带向3000米以外供水与排涝抽水的基本功能。

★水带敷设系统

①水带敷设消防车由运载底盘、收带系统、可存放3000米DN300大口径水带及护桥的水带厢组成，主要功能是水带的储放、运输、铺设、回收、清洗等；

②自动脱离充电系统：系统包括自动脱离**器（包括供电插头、特制电磁铁、行程开关等）、充电系统（智能充电器、充电状态指示灯）、驾驶室声光报**器及标配输入、输出软质多层橡胶保护线缆，长度各5米。车辆停放在车库内时可由充电器对蓄电池进行智能补偿充电，保证车辆随时出**。其主要特点是启动车辆，“嘀”声脱离提醒；若未脱离，声光报**，可选择手动脱离。产品还具有多重保护功能：未脱离报**、充电状态指示、IP55防护等级、多层防护电线缆；

③水带自动收卷机构：由收卷机构、液压系统、电气系统组成，该装置可装地面上带接口的DN300口径水带自动收入到水带集装箱中，收带机展开、复位均为自动**，无需手动推拉，使收带过程更安全、更平顺。驾驶室内或车顶操作，放带速度15km/h，收带速度0-3km/h；

④水带清洗系统：由液压动力单元、高压清洗机、水箱、高压喷头等组成，在收带同时可根据需要对水带上下表面进行清洗，去除水带表面灰尘、泥浆，保证水带干净存放。

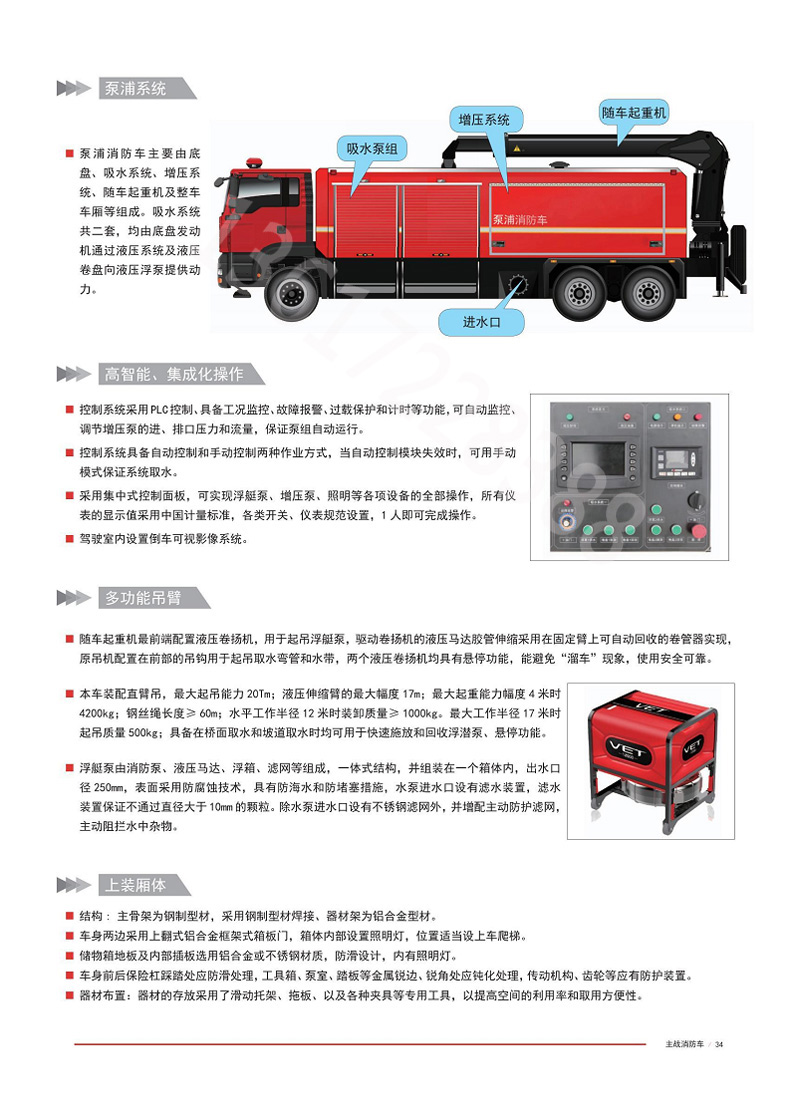

★泵浦系统

泵浦消防车主要由底盘、吸水系统、增压系统、随车起重机及整车车厢等组成。吸水系统共二套，均由底盘发动机通过液压系统及液压卷盘向液压浮泵提供动力。

★高智能、集成化操作

①**系统采用PLC**，具备工况监控、故障报**、过载保护和计时等功能，可自动监控、调节增压泵的进、排口压力和流量，保证泵组自动运行；

②**系统具备自动**和手动**两种作业方式，当自动**模块失效时，可用手动模式保证系统取水；

③采用集中式**面板，可实现浮艇泵、增压泵、照明等各项设备的全部操作，所有仪表的显示值采用**计量标准，各类开关、仪表规范，1人即可完成操作；

④驾驶室内设置倒车可视影像系统。

★多功能吊臂

①随车起重机前端配置液压卷扬机，用于吊浮艇泵，驱动卷扬机的液压马达胶管伸缩采用在固定臂上可自动回收的卷管器实现，原吊机配置在前部的吊钩用于起吊取水弯管和水带，两个液压卷扬机均具有悬停功能，能避免“溜车”现象，使用安全可靠。

②本车装配直臂吊，**起吊Tm；液压伸缩臂的**幅度17m；**起重能力幅度4米时4200kg；钢丝绳长度≥60m；水平工作半径12米时装卸质量≥1000kg。**工作半径17米时起吊质量500kg；具备在桥面取水和坡道取水时均可用于快速施放和回收浮潜泵、悬停功能。

③浮停泵由消防泵、液压马达、浮箱、滤网等组成，一体式结构，并组装在一个箱体内，出水口径250mm，表面采用防腐蚀技术，具有防海水和防堵塞措施，水泵进水口设有滤水装置，滤水装置保证不通过直径大于10mm的颗粒。除水泵进水口设有不锈钢滤网外，并增配主动防护滤网，主动阻拦水中杂物。

★上装厢体

①结构：主骨架为钢制型材，采用钢制型材焊接，器材架为铝合金型材；

②车身两边采用上翻式铝合金框架式箱板门，箱体内部设置照明灯，位置适当设上车爬梯；

③储物箱地板及内部插板选用铝合金或不锈钢材质，防滑设计，内有照明灯；

④车身前后保险杠踩踏处应用防滑处理，工具箱、泵室、踏板等金属锐边、锐角处应用钝化处理，传动机构、齿轮等应有防护装置；

⑤器材布置：器材的存放采用了滑动托架、拖板、以及各种夹具等专用工具，以提高空间的利用率和取用方便性。
