【主要技术参数】
产品** 江特牌
公告批次 357

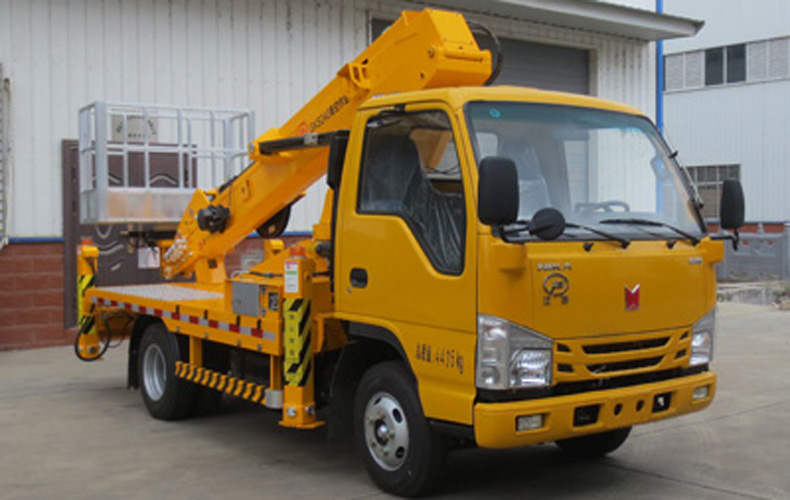

产品名称 JDF5041JGK24Q6S型高空作业车
产品号 ZSP9P77401M
外形尺寸(mm) 5915×1950×2720
总质量(Kg) 4435
整备质量(Kg) 4305
驾驶室准乘人数(人)2
接近角/离去角(°)24/10
前悬/后悬(mm) 1015/1760
轴数 2
轴距(mm) 3360,2800
轴荷(Kg) 1755/2680
zui高车速(Km/h) 105
其它 后伸:340mm;随底盘选装驾驶室,选装钢圈样式(铝合金/铁);仅采用底盘2800mm轴距;侧面防护装置材料材质:Q235,连接方式:螺栓连接;后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接,断面尺寸(宽×高):30×105(mm),离地高度:400mm;该车选装发动机,装配D20TCIF11发动机时,仅装配气压制动型式,装配D20TCIF15发动机时,仅装配液压制动型式;该车装ABS,装气制动时ABS及其**器型号为:CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司;VIE ABS-Ⅱ/浙江万安科技股份有限公司;装液压制动时ABS及其**器型号为:QLJJABS-HP24V-85/重庆庆铃汽车机加部品制造有限公司;CM4YK/广州瑞立科密汽车电子股份有限公司;主要专用装置为伸缩臂,用于抢修电力、通讯、路灯等高空作业。
【底盘技术参数】
底盘型号 QL1040MFHAY
底盘名称 载货汽车底盘（二类）
**名称 庆铃牌(繁体)牌
生产企业 庆铃汽车股份有限公司
外形尺寸(mm) 5900,5230,5000×1880,1980×2200,2260,2060,2130,2160
轮胎数 6
接近角/离去角(°)24/16,24/28
轮胎规格 7.00R16LT 8PR,6.50R16LT 10PR,6.50R15LT 8PR,6.50R15LT 10PR,195/75R16C
钢板弹簧片数 3/3+2,1/1+1,2/3+2,8/6+5
前轮距(mm) 1504,1640,1377
燃料种类 柴油
后轮距(mm) 1425,1525
排放标准 GB17691-2018国Ⅵ
发动机型号 发动机生产企业 排量(ml)功率(Kw)
D20TCIF11 昆明云内动力股份有限公司1999 93
D20TCIF15 昆明云内动力股份有限公司1999 90
zui大作业高度：24m
★采用庆铃底盘加装伸缩臂液压举升专用装置
★环保项到机动车第六阶段排放标准(国Ⅵ)
★**系统采用CAN总线技术和电脑智能自动限幅装置
★采用高强度钢板制作而成，全伸缩工作臂，内置液压驱动结构，驱动力强，结构紧凑，机动性好，作业范围大，运行平稳灵活迅捷
★自动调平机构，带手动调平**功能，工作平台可360°连续回转，底板采用防滑钢板，工作斗后置，方便人员进出，降低整车**
★H型支腿，跨距大，稳定性好，支腿即可**伸缩，又可联动，装有支腿报闪灯，用于作业时支腿示廓，发出光baojing信号
★装有应急动力源，可实现紧急收车
★进口液压阀调节臂架运行速度
●电控系统可选装地面无线遥控操作系统
